بازرسی چاه ارت برای اطمینان از عملکرد درست سیستم ارتینگ انجام می شود .سیستم ارتینگ جریان های ناخواسته الکتریکی را به زمین انتقال میدهد و باعث می شود حوادث برق گرفتگی به حداقل برسد .

هدف از بازرسی چاه ارت حصول اطمینان از عملکرد درست سیستم ارتینگ و ایمنی برق در ساختمان ها و صنایع  است .

بازرسی چاه  موارد زیر را شامل میگردد:

  • مقاومت زمین بررسی می شود .
  • اتصالات و تجهیزات بررسی می شود .
  • از حفاظت افراد و تجهیزات اطمینان حاصل می شود .
  • عملکرد سیستم ارتینگ تایید می شود .



انواع چاه ارت :

  • عمودی :

این نوع چاه رایج ترین نوع چاه ارت است که به صورت حفره ای عمودی با عمق بین 3 تا 8 متر در زمین ایجاد می گردد.در مرکز آن یک میله مسی قرار می گیرد و اطراف آن را با موادی مانند بنتونیت یا خاک کربن دار پر می کنند .

این نوع چاه برای فضاهای محدود و خاک مقاومت پایین مناسب است .

  • چاه ارت افقی :

در جاهایی که امکان حفر چاه عمیق وجود ندارد و فضای وسیعی در دسترس است از این نوع چاه استفاده می شود وسیم مسی ضخیمی به طول چند متر در آن  قرار می دهند .چاه ارت افقی برای مناطقی با خاک مقاوم و سنگی مناسب است .

  • چاه ارت شیمیایی :

در این نوع چاه به جای اینکه فقط از خاک استفاده شود از مواد شیمیایی مثل ژل های هدایت کننده ،بنتونیت یا خاک کربن دار هم استفاده می شود .

این نوع چاهها دارای عملکرد خوب در زمین هایی که مقاومت زیادی دارند هستند .و کمتر به تعمیر و نگهداری نیاز دارند .

  • ارت میله ای :

در این نوع چاه ،میله ای از جنس فولاد گالوانیزه  یا مس با قطر معین در زمین قرار داده می شود و عمق نفوذ آن بین 1.5 تا 3 متر است .احداث این چاهها سریع است و برای تاسیسات کوچک کاربرد دارند .



  • سیستم ارت شبکه ای :

از ترکیب چند الکترود افقی که به صورت شبکه در زیر زمین قرار گرفته اند ایجاد می شود .این نوع چاه مقاومت بسیار کمی دارد و برای تاسیسات بزرگ که نیاز به مقاومت پایینی دارند مناسب است .

  • چاه ارت با صفحات مسی :

در این نوع چاه از صفحه های مسی یا گالوانیزه با ابعاد معین استفاده می شود که این صفحه به صورت افقی یا عمودی در زمین قرار می گیرد .و به وسیله سیم یا تسمه به زمین وصل می شود .چاه ارت با صفحات مسی در رطوبت بالا دوام زیادی دارند .

مراحل بازرسی چاه ارت:

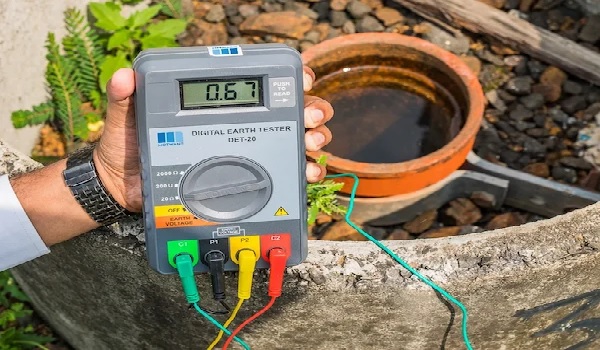

1-اندازه گیری مقاومت ارت :

این اندازه گیری مقاومت بین زمین و چاه را برای حصول اطمینان از عملکرد صحیح آن بررسی می کند .که خود شامل مراحل عنوان شده زیر است :

-ابتدا دستگاههای مورد نیاز مانند دستگاه میگر،الکترودهای کمکی ،کابل های کمکی و ….آماده می شوند .

-مقاومت الکترود اصلی چاه اندازه گیری می شود و الکترود کمکی جریان در فاصله ای مشخص از چاه قرار داده می شود .

– کابل های مربوط به دستگاه به چاه ارت و الکترود کمکی متصل می گردند.

-مقاومت زمین پس از روشن کردن دستگاه خوانده می شود و درصورت نیاز الکترودها جابجا می شوند و مجددا تست انجام می گردد.

-عدد به دست امده با استاندارد تعیین شده مقایسه می شود  ودر صورتی که این عدد بیشتر باشد سیستم ارت نیازمند بهبود است .

2-بازرسی فیزیکی :

این بازرسی مراحل زیر را شامل می شود:

-بررسی پوشش چاه برای اطمینان از سالم بودن درپوش آن و نبودن شکستگی و ترک در بدنه چاه

-چک کردن الکترودها برای اطمینان از سالم بودن آنها

-تست اتصالات و کابل ها برای اطمینان از محکم بودن آنها

-بررسی خاک اطراف چاه برای به دست آوردن میزان رطوبت خاک ،وجود مواد شیمیایی و آلودگی محیطی

-اندازه گیری عمق و ابعاد چاه و مطابقت آن با استانداردهای طراحی

-بررسی علائم هشدارو حفاظتهایی که برای جلوگیری از ورود افراد متفرقه به محیط اطراف چاه استفاده می شوند .

3-بازرسی اتصالات

در بازرسی اتصالات موارد ذکر شده در ذیل باید به دقت بررسی شوند .

-برای اتصال کابل های اتصال و صفحه ارت باید از اتصالاتی مناسب مانند بست های فلزی مقاوم استفاده گردد.

-اتصال کابل ارت به تابلو باید به درستی انجام شود و هیچ گونه شکستگی در کابل وجود نداشته باشد .

-مقاومت اتصال باید کمتر از استانداردهای ملی باشد .

– تمام اتصالات باید بدون لرزش و ثابت باشند .

4-بررسی مدار ارت :

در بررسی مدار ارت باید به نکات زیر توجه شود .

-عمق چاه،جنس الکترود و اتصالات الکترودها با دقت بررسی شوند .

-مقاومت بین زمین و الکترود توسط اهم متر اندازه گیری شود .

-مقاومت و پیوستگی سیم های اتصال ،مسیرهای سیم ارت و اتصالات در تابلو برق  بررسی گردند .

-کلیدهای حفاظت از جان و قطع مدار برای حصول اطمینان از عملکرد صحیح آنها بررسی شوند .

5-تست ولتاژ نشتی :

مراحل این تست به صورت زیر می باشند :

-در ابتدا بار تجهیزات متصل به چاه قطع می شود و کابل ها و الکترودها به صورت چشمی بررسی می شوند .

-آماده کردن دستگاههای مورد نیاز مانند ولت متر،تستر نشتی جریان و دستگاه تست مقاومت چاه ارت

-بین میله ارت و زمین ولت متر قرارداده می شود ولتاژ آن باید کمتر از 1 ولت باشد واگر از این مقدار بیشتر باشد احتمالا نشتی وجود دارد .

-اگر نشتی وجود داشت توسط آمپر متر انبری کابل ارت بررسی گردد.
